Azimut Grande 27 METRI

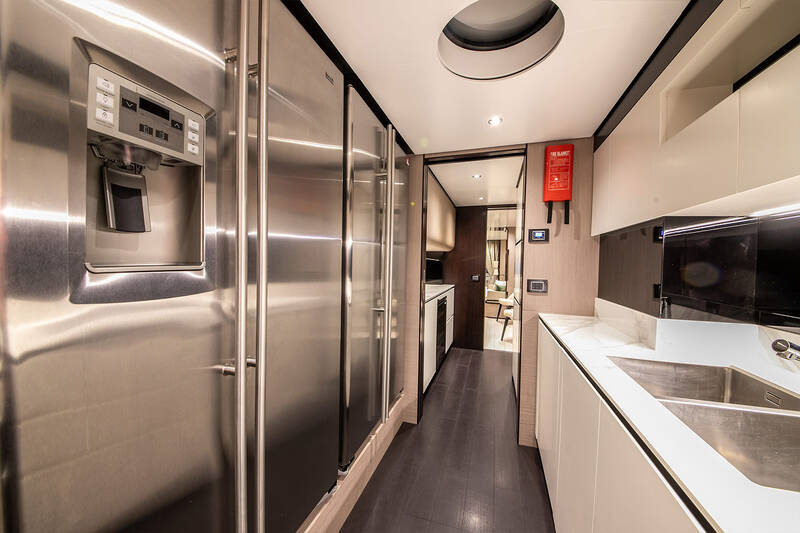

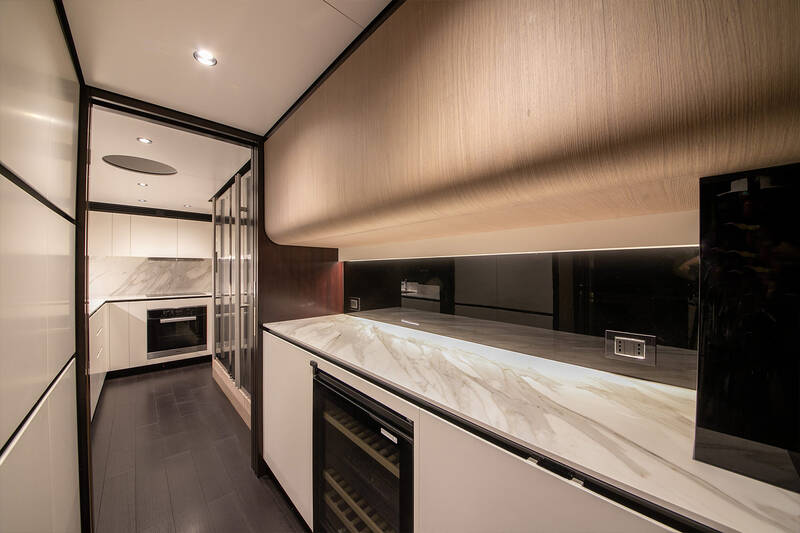

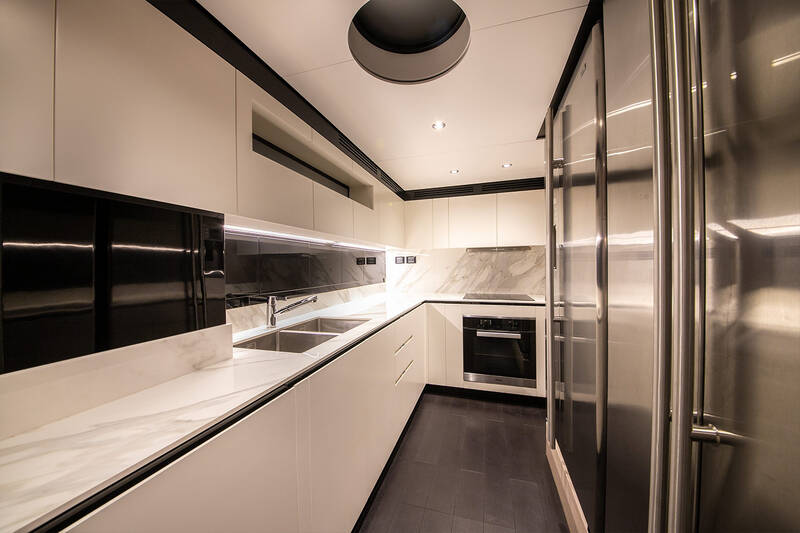

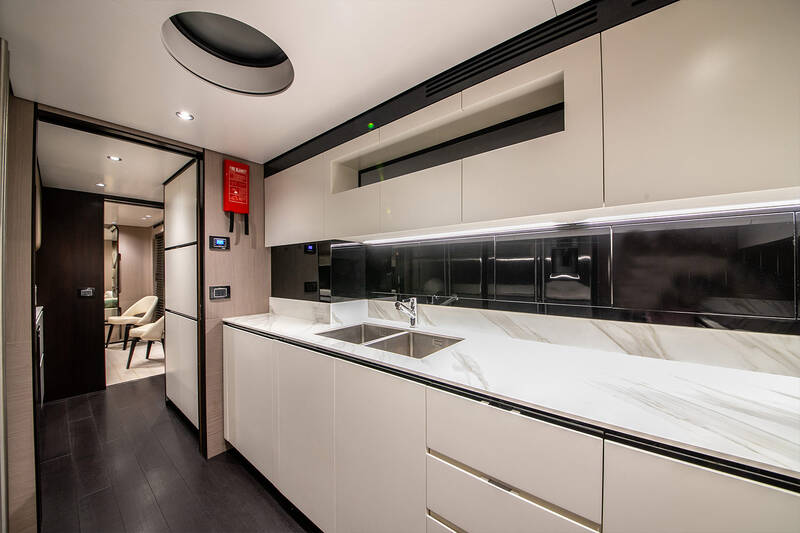

Кухня

• Расположена по левому борту, доступ осуществляется через скрытую раздвижную дверь, расположенную перед кладовой. Такая планировка позволяет полностью изолировать эту зону от салона и обеденной зоны, предназначенных для владельца и его гостей.
• Кухня состоит из:
• - Холодильник 419 л (14,8 куб. Футов) + морозильная камера на 247 л (8,7 куб. футов)
• - Раковина из нержавеющей стали со смесителями
• - Вытяжка
• - Духовка 76 л (2,68 куб. футов)
• - Индукционная варочная поверхность с четырьмя конфорками
• - Виниловое напольное покрытие
• - Рабочая поверхность из композитного материала
• - Настенные шкафчики для хранения на фальшборте по левому борту
• Точечные светодиодные светильники
• Розетки
• Выход для кондиционера

Дневной туалет

• Расположен в фойе (по правому борту главной палубы), прямо перед лестницей, ведущей в каюты на нижней палубы
• В его состав входят:
• Умывальник
• Смеситель
• Унитаз
• Зеркало
• Пол из синтетического тика
• Светодиодное освещение
• Вытяжка
• Розетка
• Аксессуары для ванных комнат

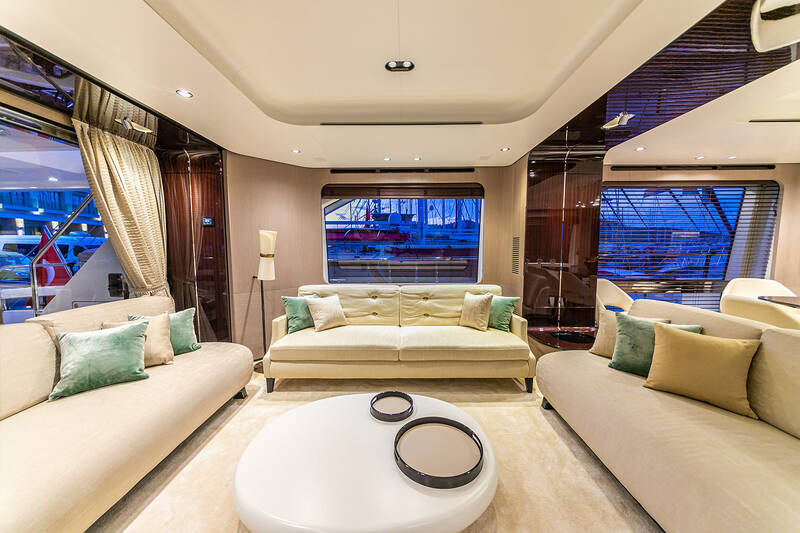

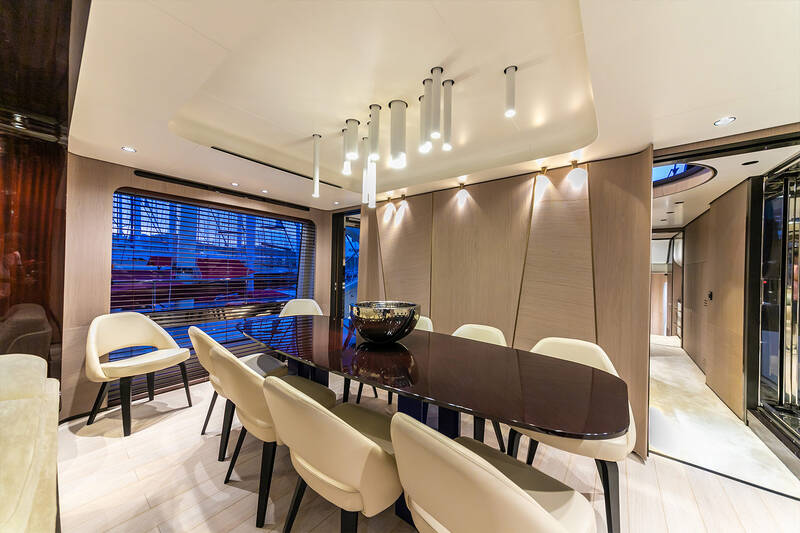

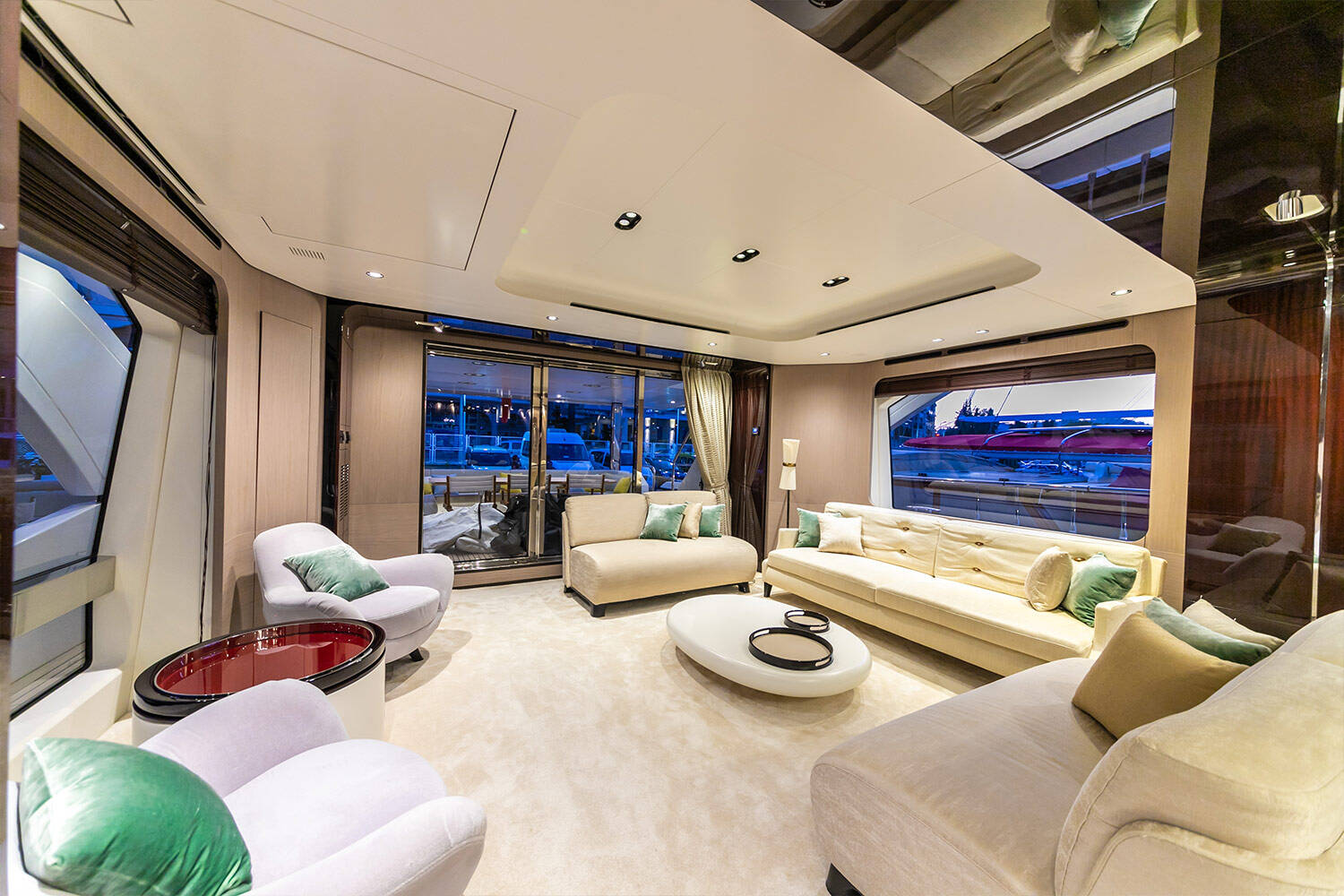

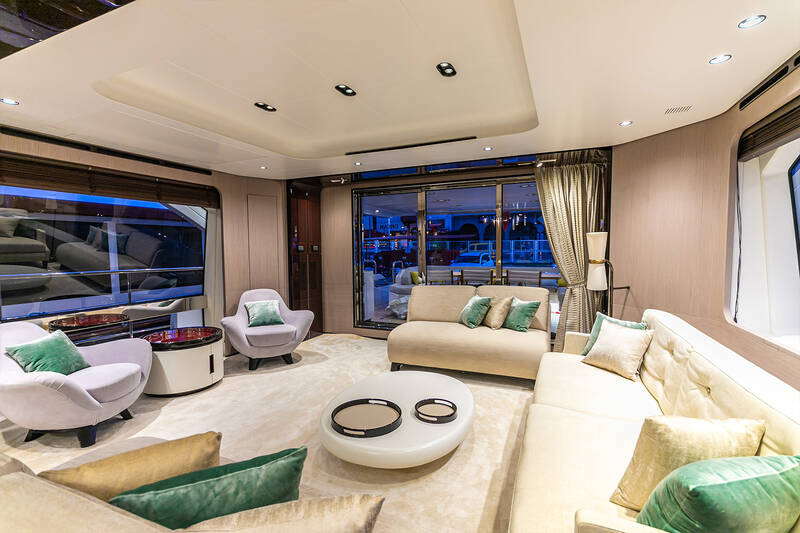

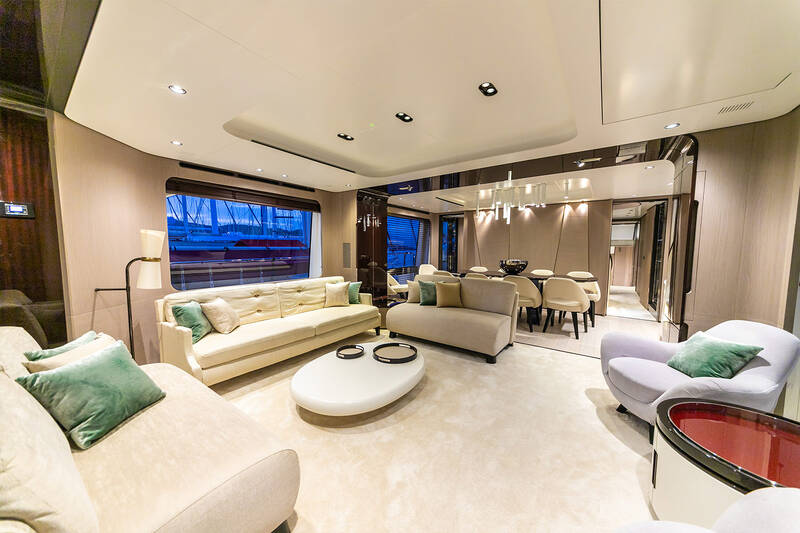

Салон / Обеденная зона

• В состав входят:
• Один трехместный диван, расположенный продольно по левому борту
• Два двухместных дивана по левому борту
• Стол
• Два кресла по правому борту
• Ковровое покрытие в салоне
• Ковровое покрытие в обеденной зоне
• Встраиваемые в потолок точечные светильники с регулятором яркости и светодиодной технологией
• Потолочная лампа в обеденной зоне
• Розетки
• Панель управления кондиционером
• Обеденная зона с панорамным окном во всю высоту по левому борту
• Зона салона с панорамным окном во всю высоту по правому борту
• Обеденный стол
• Восемь стульев для обеденного стола
• Решетка для выхода кондиционера встроены во внутреннюю отделку
• Боковые жалюзи
• Тканевая шторка для входной двери салона
• Один низкий шкаф для хранения вещей, расположенный по левому борту возле центральной двери
• Один шкаф для хранения вещей, расположенный по правому борту от обеденной зоны
• Лакированный потолок
• Две раздвижные двери, расположенные впереди, для доступа к:
• - кладовая / кухня (левый борт)
• - фойе / каюта владельца / доступ на нижнюю палубу к гостевым каютам / главный пост управления (правый борт)

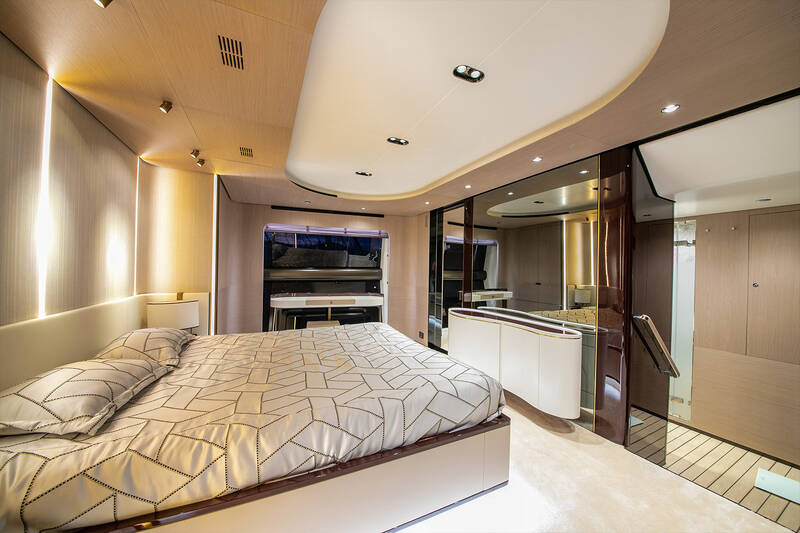

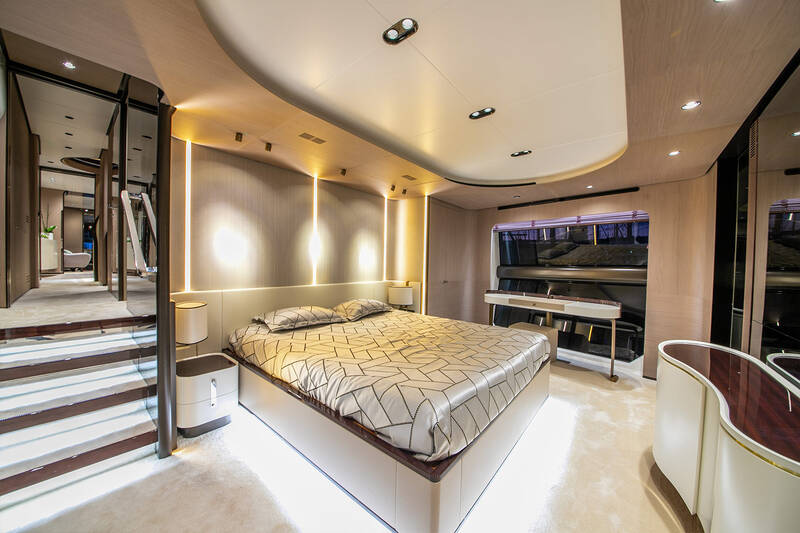

Каюта владельца

• Полноразмерная каюта владельца состоит из:
• Боковой вход в каюту через небольшой коридор
• Гардеробная со встроенными шкафами с вешалкой, внутренним освещением, комодом, зеркалом в полный рост с раздвижной дверью
• Иллюминатор при входе по правому борту напротив гардеробной
• Двуспальная кровать в центре яхты, с откидным основанием кровати и рундуком
• Доступ к служебному отсеку под кроватью
• Изголовье кровати
• Матрас, подушки и покрывало
• Две лампы для чтения
• Две прикроватные тумбочки с ящиками
• Фиксированные боковые окна с каждой стороны каюты, в полный рост
• Комод перед кроватью владельца
• Основное освещение с регулятором яркости, светодиодная технология
• Светодиодная подсветка с технологией мягкого света
• Прямой доступ к санузлу владельца, по правому борту
• Зеркало в полный рост
• Жалюзи
• Фальшборты обитые деревом
• Лакированный потолок с деревянными ставками
• Пол с ковровым покрытием
• Розетки
• Панель управления системой кондиционирования
• Гардероб по левому борту

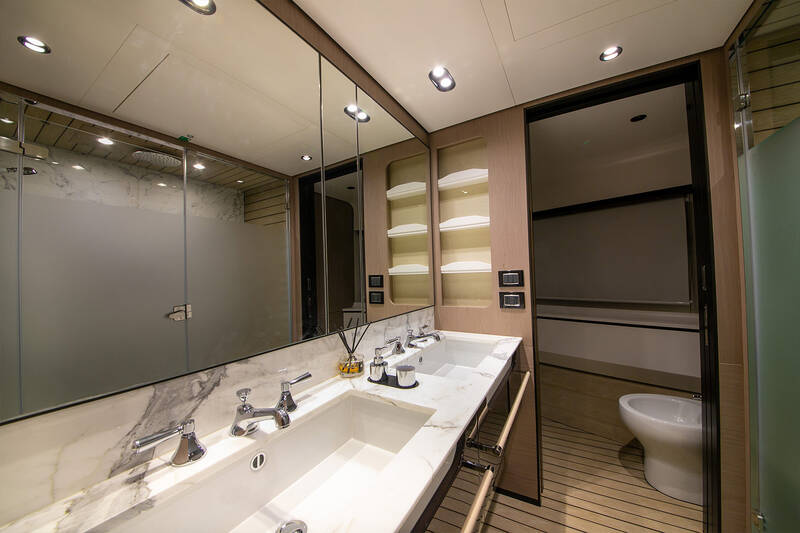

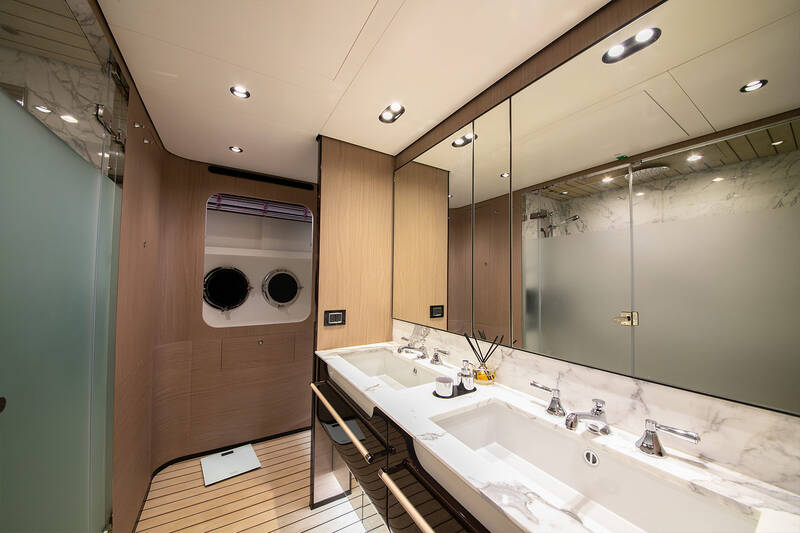

Санузел владельца

• Во всю ширину, расположен в передней части каюты владельца. В его состав входят:
• - независимый доступ из каюты владельца
• - Центральная душевая кабина:
• - стеклянная дверца
• - душевые стены облицованы мрамором и синтетическим тиком
• - съемная решетка
• - термостатический смеситель
• - ручная и потолочная лейка для душа
• - мыльницы
• - водонепроницаемые точечные светильники
• - решетка со сливом
• Двойная раковина с кварцевой столешницей
• Зеркала
• Ящик для хранения под умывальником
• Боковой шкаф с местом для хранения вещей
• Отсек для туалета разделен раздвижной дверью по левому борту,
• Освещение светодиодным потолочным светильником над умывальниками
• Прямое освещение встраиваемыми в потолок точечными светильниками со светодиодной технологией
• Четыре открывающихся иллюминатора
• Жалюзи
• Пол из синтетического тика
• Розетки
• Аксессуары для ванных комнат

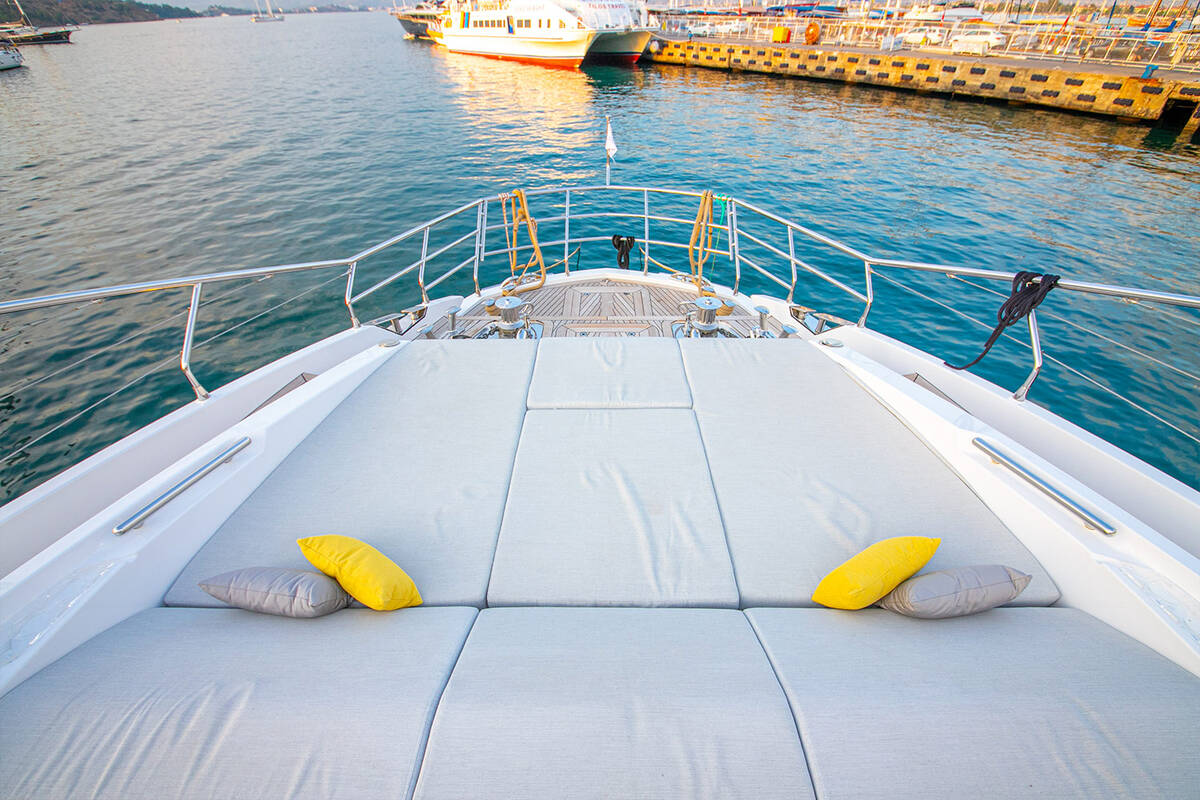

• Люк для аварийного выхода на зону для загорания в носовой части

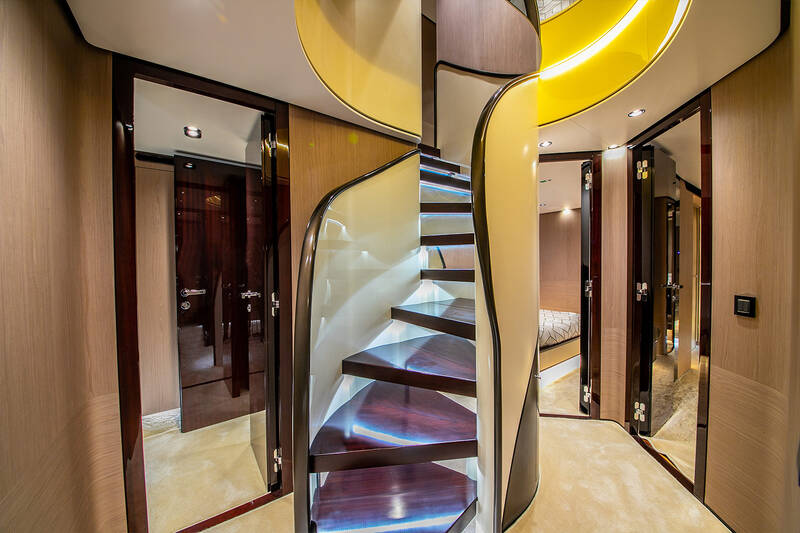

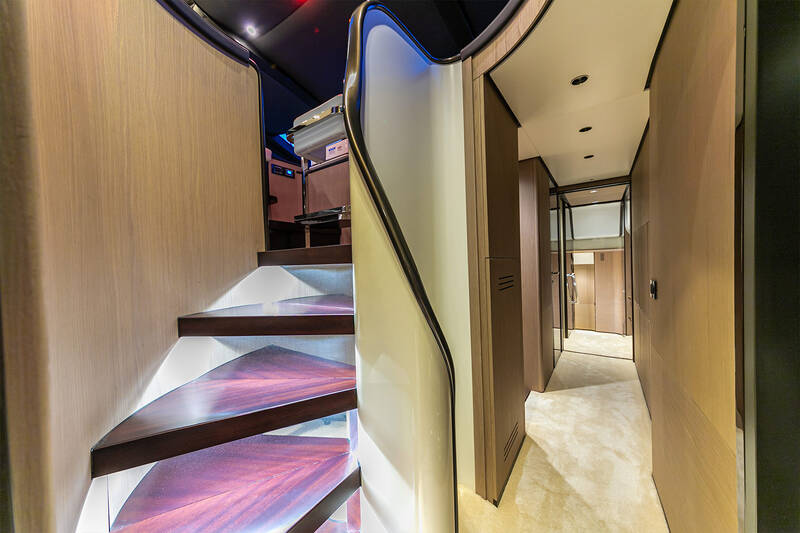

Лобби на нижней палубе

• Состоит из:
• Лестница, ведущая на главную палубу
• Деревянные ступеньки
• Лакированный потолок
• Обивка фальшборта из дерева
• Пол с ковровым покрытием
• Светодиодное освещение
• Освещение ступеней лестницы
• Вещевой рундук под лестницей

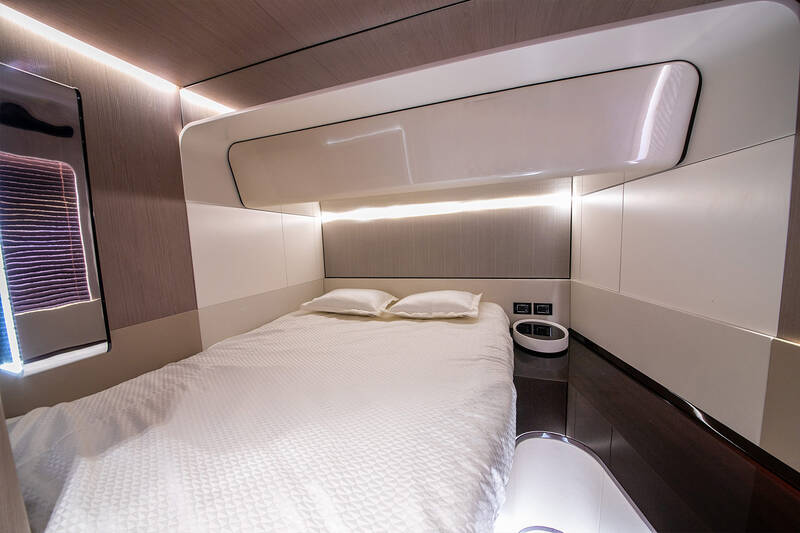

Гостевая каюта по правому борту

• В состав входят:
• Двуспальная кровать, расположенная поперечно на фальшборте, с откидным основанием кровати и рундуком внизу, изголовьем
• Матрас, подушки и покрывало
• Две лампы для чтения
• Две прикроватные тумбочки с ящиками
• Один гардеробный шкаф с вешалкой и полками
• Лакированный потолок
• Обивка фальшборта из дерева
• Зеркало в полный рост
• Фиксированное панорамное окно со встроенным иллюминатором
• Жалюзи
• Пол с ковровым покрытием
• Светодиодное освещение
• Подсветка изголовья кровати
• Прямой доступ к голове
• Розетки
• Панель управления системой кондиционирования

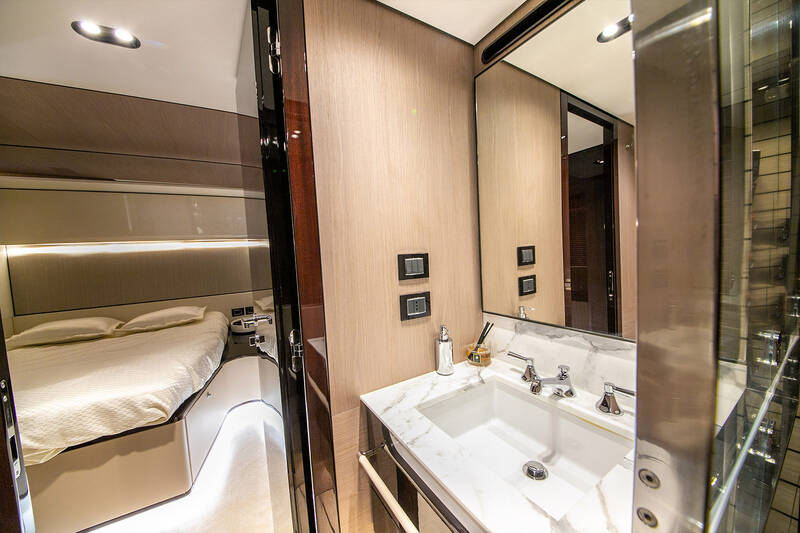

Гостевой санузел по правому борту

• В состав входят:
• Умывальник с кварцевой столешницей
• Смесители
• Туалет
• Душевая кабина:
• - Стеклянная дверь
• - термостатический смеситель
• - встраиваемая в потолок лейка душа - ручная лейка душа
• - решетка из синтетического тика
• - мыльницы
• Светодиодное освещение
• Шкафчик над умывальником с зеркальными дверцами
• Жалюзи
• Пол из синтетического тика
• Система вытяжки воздуха
• Аксессуары для ванных комнат
• Открывающийся круглый иллюминатор
• Розетка

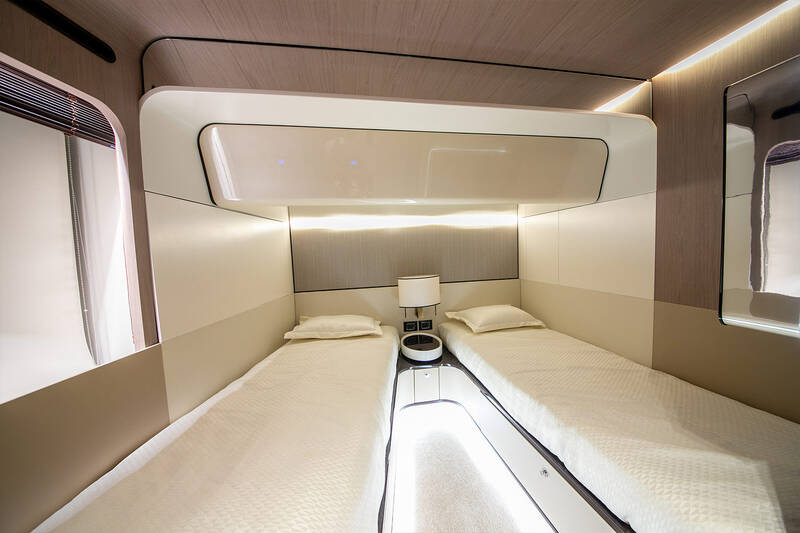

Гостевая каюта по левому борту

• В состав входят:
• Две фиксированные односпальные кровати
• Матрасы, подушки, покрывала
• Две лампы для чтения
• Одна прикроватная тумба с ящиком
• Один гардеробный шкаф с вешалкой и полками
• Настенные полки на фальшборте
• Лакированный потолок
• Обивка фальшборта из дерева
• Зеркало в полный рост
• Фиксированное панорамное окно со встроенным иллюминатором
• Жалюзи
• Пол с ковровым покрытием
• Светодиодное освещение
• Подсветка изголовья кроватей
• Прямой доступ к гостевому санузлу по левому борту
• Розетки
• Панель управления системой кондиционирования

Гостевой санузел по левому борту

• В состав входят:
• Умывальник с кварцевой столешницей
• Смесители
• Туалет
• Душевая кабина:
• - Стеклянная дверь
• - термостатический смеситель
• - встраиваемая в потолок лейка душа - ручная лейка душа
• - решетка из синтетического тика
• - мыльницы
• Светодиодное освещение
• Шкафчик над умывальником с зеркальными дверцами
• Жалюзи
• Пол из синтетического тика
• Система вытяжки воздуха
• Аксессуары для ванных комнат
• Открывающийся круглый иллюминатор
• Розетка

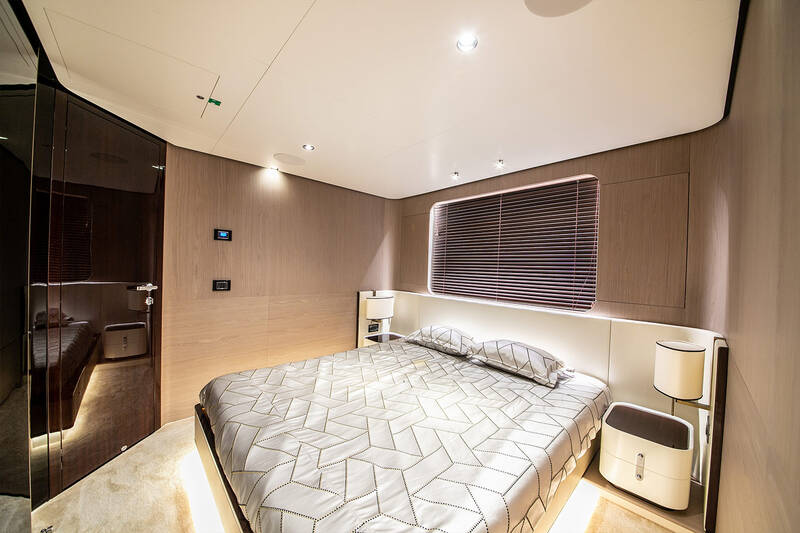

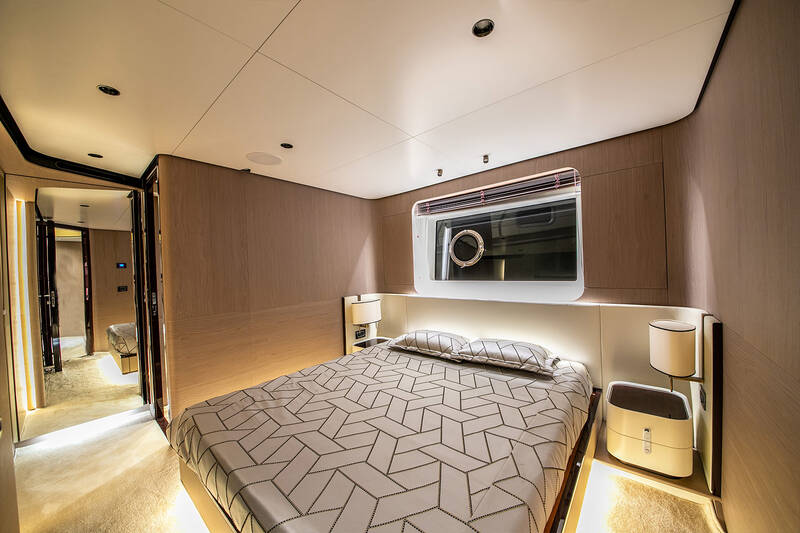

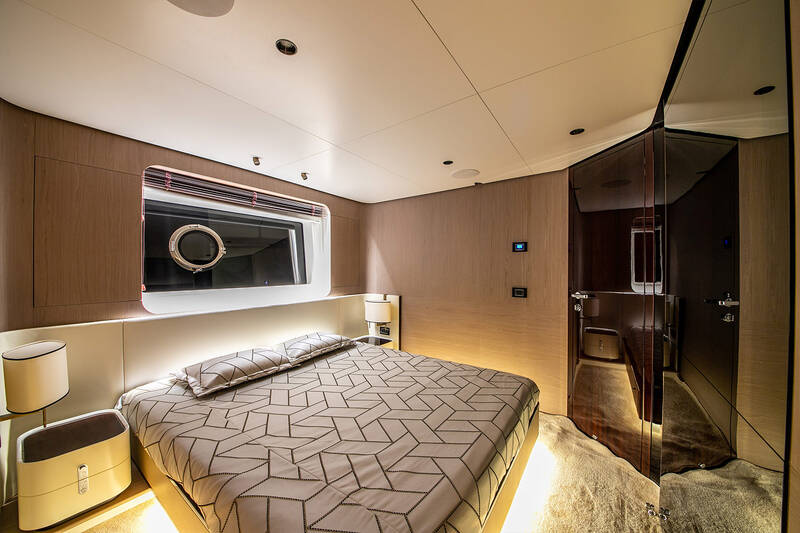

VIP каюта

• Расположена в носовой части нижней палубы, доступ через небольшой коридор, расположенный на левой стороне передней зоны лобби.
• В состав входят:
• Двуспальная кровать в центре яхты, с откидным основанием и рундуком внизу, изголовьем.
• Матрас, подушки и покрывало
• Две лампы для чтения
• Две прикроватные тумбочки с ящиками
• Гардероб по левому борту с вешалкой и внутренним освещением
• Комод
• Две настенных полки с местом для хранения над боковыми панорамными окнами
• Освещение встроенными светодиодными точечными светильниками
• Два светодиодных настенных светильника над изголовьем кровати
• Два фиксированных панорамных окна
• Два открывающихся круглых иллюминатора встроенных в панорамные окна
• Деревянные жалюзи
• Прямой доступ к VIP санузлу
• Лакированный потолок с деревянными ставками
• Фальшборты из дерева / ткани
• Лакированный / обитый тканью потолок
• Пол с ковровым покрытием
• Светодиодная подсветка
• Панель управления системой кондиционирования
• Розетки

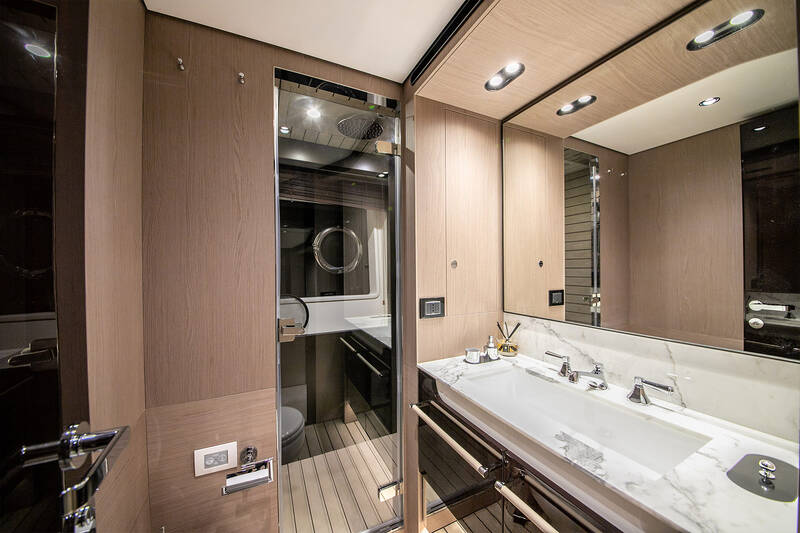

VIP санузел

• В состав входят:
• Умывальник с кварцевой столешницей
• Смесители
• Туалет
• Душевая кабина:
• - Стеклянная дверь
• - термостатический смеситель
• - встроенная потолочная лейка душа - ручная лейка душа
• - съемная решетка
• - мыльницы
• - водонепроницаемый прожектор
• Светодиодное освещение
• Шкафчики над умывальником с зеркальными дверцами
• Открывающийся круглый иллюминатор
• Жалюзи
• Пол из синтетического тика
• Система вытяжки воздуха
• Аксессуары для ванных комнат
• Розетка

Каюта экипажа

• Зона экипажа

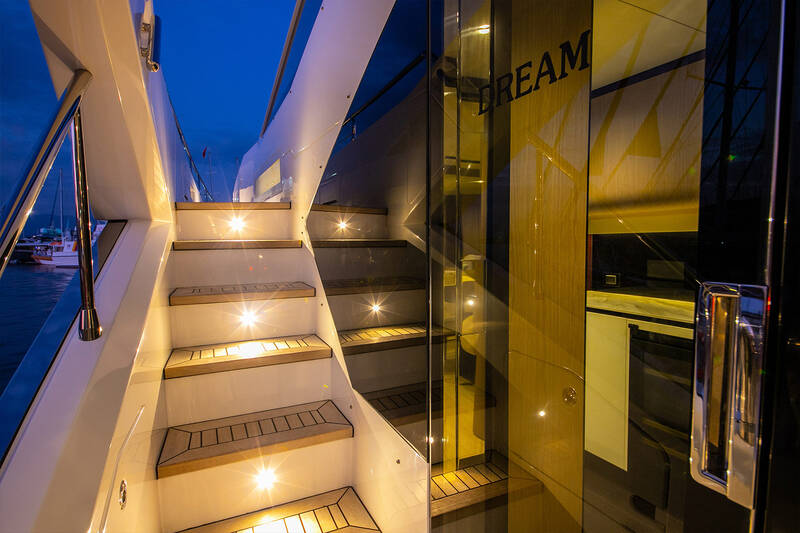

• В зону экипажа можно попасть через боковую дверь, расположенную по левому борту. Через этот доступ также можно попасть в машинный отсек. Состоит из:
• Каюта капитана по правому борту, с односпальной кроватью
• Каюта экипажа по левому борту с двумя двухъярусными кроватями
• Общая обеденная зона
• В обеих каютах есть:
• Пол с ковровым покрытием
• Гардероб
• Комод
• Панель управления системой кондиционирования
• Розетка
• Светодиодное освещение
• Матрас, подушки и покрывало
• Зона, разделяемая двумя каютами, включает:

Обеденная зона в зоне экипажа

• Холодильник выдвижного типа
• Стиральная машина и сушилка
• Отсек для хранения вещей

Санузел экипажа

• Два санузла с общим душем
• Капитан может получить доступ к санузлу прямо из своей каюты, в то время как экипаж может получить доступ к своему санузлу через дверь, расположенную в общей зоне
• Каждый санузел состоит из:
• Туалет
• Стенка с зеркалом
• Один умывальник
• Один кран
• Аксессуары для ванных комнат
• Розетка
• Светодиодное освещение
• Общий душ с:
• - решетка
• - душевая лейка с гибкой трубкой
• - Светодиодное освещение
• - доступ с двух санузлов через две независимые двери

Электрическая система

• Основные характеристики
• Источник питания от берегового питания
• Электрическая панель постоянного тока: установлена на передней переборке машинного отделения
• Электрическая панель переменного тока: установлена на передней переборке машинного отделения
• Вспомогательная электрическая панель: установлена в главном посту управления
• Панель аварийного управления: установлена в главном посту управления
• Панель управления отключением генератора/ аварийной системой / системой пожаротушения: находится в кокпите

Бортовое напряжение:

• - 230 В - 50 Гц переменного тока
• - 24 В постоянного тока от аккумуляторной батареи
• - 12 В постоянного тока от аккумуляторной батареи и редуктора переменного / постоянного напряжения

Гальваническая токовая изоляция

• Цинковые аноды

Генератор

• Два однофазных генератора - 28 кВт / 230 В переменного тока-50 Гц для системы ЕС
• Звукоизоляционная коробка
• Удаленный запуск

Розетки берегового питания

• Для ЕС две розетки 3P 63 A, подключенные к двум изолирующим трансформаторам, по 15 кВт каждая
• Источники питания переменного тока подключаются к главной электрической панели в машинном отделении, снабженной вольтметром и амперметром для источника питания 230 В. Источники питания переменного тока защищены предохранителями подходящего размера и вводятся в сеть с помощью переключателей дистанционного управления.

Аккумуляторы

• Сервисные: двенадцать батарей 95 Ач - 12 В постоянного тока
• Двигатели: шесть батарей 95 Ач -12 В постоянного тока
• Генератор: две батареи 95 Ач - 12 В постоянного тока
• Зарядное устройство для сервисных аккумуляторов / резервное сервисное оборудование: два Master вольт 80 Ач - 24 В
• Зарядное устройство для пусковой аккумуляторной батареи: одно мастер-напряжение 30 Ач - 24 В
• Зарядное устройство для запуска генераторной установки: одно мастер-напряжение 10 Ач - 12 В

Светильники и розетки

• Розетки 230 В переменного тока для основного электроснабжения, тип ЕС
• Разъемы USB
• Внутреннее освещение: светодиодное 24 В, с регулятором яркости
• Внешнее освещение: светодиодное 24 В (без регулятора яркости)

Электронные навигационные приборы

• Версия Bronze
• Датчик корпуса
• SIMRAD преобразователь DST800

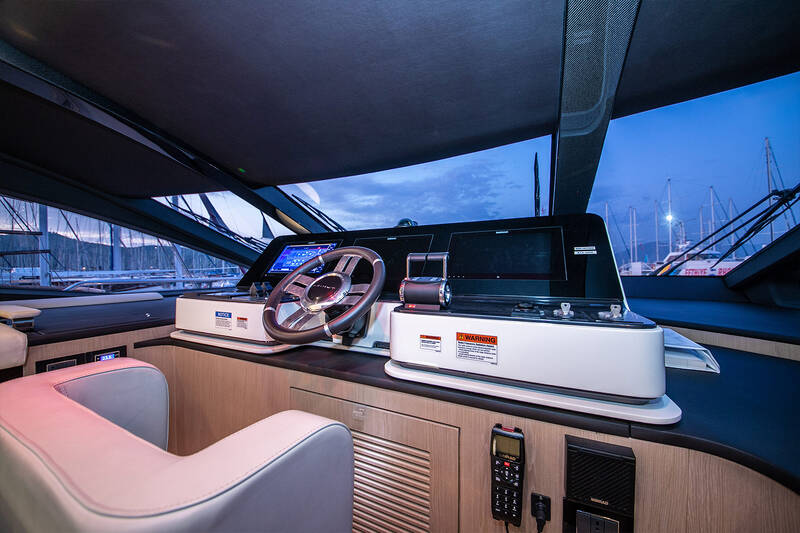

• Пост управления
• - три многофункциональных дисплея SIMRAD NSS-16 Evo 2
• - SIMRAD радиостанция морского диапазона VHF RS90
• - беспроводной модуль SIMRAD GOFREE WIFI

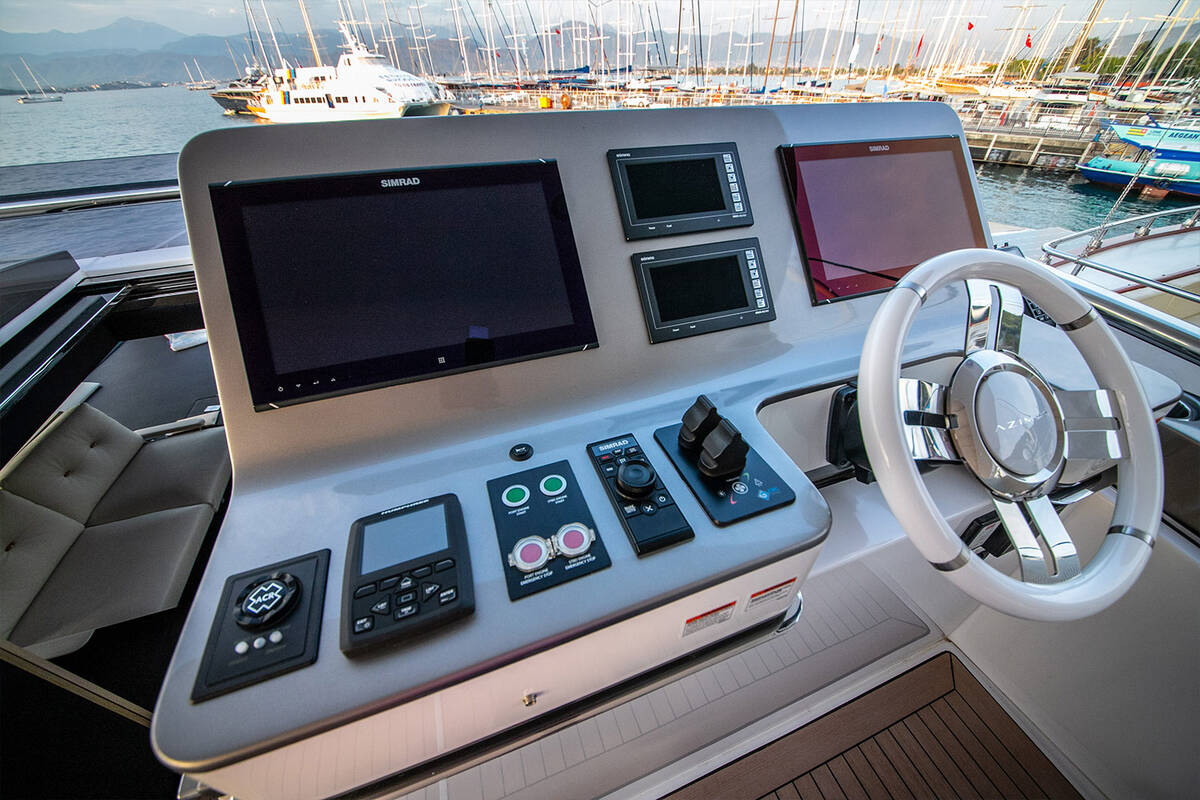

• Флайбридж
• - два многофункциональных дисплея SIMRAD NSS-16 Evo 2
• - SIMRAD радиостанция морского диапазона VHF RS90
• - автопилот SIMRAD IS40
• - клавиатура автопилота SIMRAD OP10
• Антенны радарной арки:
• радиолокационная антенна SIMRAD BROADBAND 4G 36 Нм
• Подробный список доступного альтернативного / дополнительного оборудования (см. в прайс-листе)

Система трюмных помп

• Система разделена на две линии со следующими характеристиками:
• Основная трюмная система, состоящая из шести автоматических и независимых насосов, расположенных в каждом водонепроницаемом отсеке:
• - два в машинном отделении (носовой и кормовой)
• - два (по одному с каждой стороны) рядом с дизельным баком
• - один (центральный) передняя часть баков серых / черных вод
• - один (центральный) в переднем служебном отсеке и управляется микро выключателями
• Каждым электронасосом можно управлять вручную или автоматически.
• Вторичная или вспомогательная трюмная система, состоящая из шести точек всасывания, расположенных следующим образом:
• - две в машинном отделении
• - две на стороне топливного бака (по одной с каждой стороны)
• - две в носовой части
• Каждая точка всасывания соединена гибким трубопроводом с ручным клапаном и основным коллектором, расположенным в машинном отделении, откуда можно выбрать один или несколько переключателей для опорожнения соответствующего трюма.
• Вторичная трюмная система подключается параллельно к системе пожаротушения и системе промывки якорной цепи, поэтому в случае неисправности насоса машинного отделения можно управлять специальными трех ходовыми клапанами и использовать
• насос(ы) в носовой части для промывки якорной цепи
• Второй электронасос (подключенный параллельно трюмному электрическому насосу), работающий в качестве резервного, может быть подключен через трехходовые клапаны в случае отказа основного насоса.
• Трюмная система также оборудована системой аварийного осушения машинного отделения через обход на впуске забортной воды двигателя: эта система позволяет откачивать воду из машинного отделения с помощью охлаждающего насоса главных двигателей.

Система пожаротушения

• Система ручного управления активацией в кокпите
• Системные индикаторы / сброс на приборных панелях постов управлений (главный и на флайбридже), а также в каюте экипажа

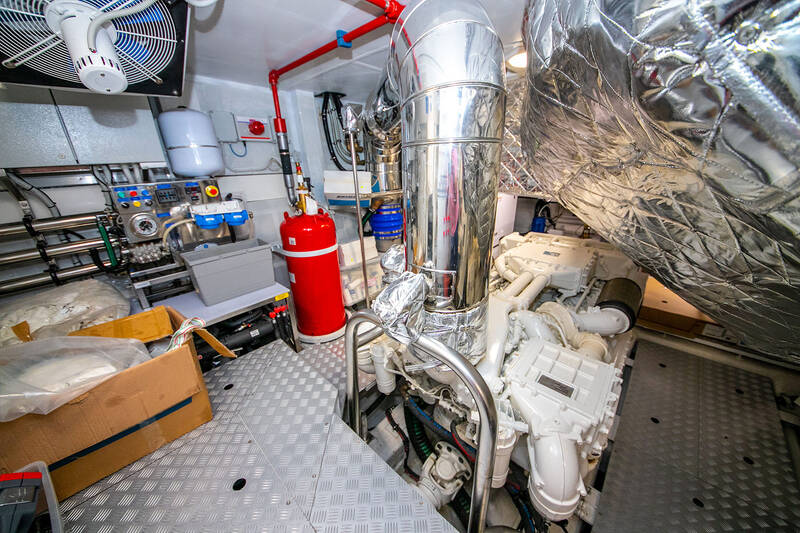

• Один 106-литровый газовый огнетушитель в машинном отделении с форсунками, расположенными над двигателями
• Два шланга расположены в отсеке под лестницей на кокпите и в рундуке для якорной цепи в носовой части.
• Система работает следующим образом:
• Закрытие клапанов на линиях подачи топлива к двигателям и генераторам.
• в качестве насоса подачи шланга для соленой воды можно использовать либо насос для промывки цепи, расположенный в носовой части, либо вспомогательный трюмный насос, расположенный в машинном отделении (один в качестве замены другого в случае неисправности).

Топливная система

• Два структурных бака для дизельного топлива из стеклопластика, по 4750 л (1254 жидких галлона США) каждый, расположенные по центру и продольно перед переборкой машинного отделения, общим объемом 9500 л (2508 жидких галлонов США).
• Четыре электронных датчика уровня топлива (по два на каждом баке) контролируются с помощью индикации на приборных панелях постов управлений (главный и на флайбридже)
• Два локальных электронных индикатора уровня топлива (по одному на каждый бак)
• Два двойных фильтра для двигателей RACOR
• Два дизельных фильтра MAN для двигателей
• Два фильтра для генераторной установки
• Четыре вытяжки на фальшбортах
• Дистанционное отключение дизельного двигателя с помощью электромагнитного клапана 24 В
• Дистанционное отключение дизельного генератора через соленоидный клапан 12 В
• Два заправочных отверстия, расположенные на боковых проходах (по одному отверстию с каждой стороны)
• Возможность выравнивания уровня дизельного топлива из одного бака в другой с помощью автоматического насоса.
• Возможность дозаправки обоих баков от одной заправочной пробки с помощью системы ручных клапанов, расположенных в каюте экипажа.

Система пресной воды

• Бак из стеклопластика 2000 л (528 us.liq.gal.)
• Два отверстия для наполнения водой, расположенные на передней части боковых проходов (одно отверстие на каждой стороне)
• Насос давления воды, расположенный под полом коридора при входе в каюту, с двойным источником питания (230 В переменного тока - 50/60 Гц и 24 В постоянного тока) с электронным управлением и расширением резервуара.
• Два водонагревателя, 80 л (21.12 US.liq.gal.) Каждый, в передней части сервисного отсека
• Слив в туалетах пресной водой
• Датчик уровня с электронным датчиком на главном посту управления
• Система, которая может быть изолирована ACORN
• Подготовка под установку опреснителя воды
• Система может осуществляться через насос под давлением воды или береговое подключение воды (опц): Горячая / холодная вода распределяется через сеть, поставляемую группой давления воды..
• Горячая вода (нагреваемая водонагревателем) циркулирует в системе через специальный насос.
• Все бытовые помещения с горячей и холодной водой, кроме моторного отсека.

Система «черных» вод

• Бак из стеклопластика, 850 л (224.5 US.liq.gal.) Расположен в центре яхты перед дизельным баком
• Датчик уровня с датчиком на главном посту управления
• Бак опорожняется через электрический насос. контролируется  вручную на главном посту управления
• Мацераторный насос 50 л / мин (13.2 us.liq.gal./min)
• Точка всасывания на боковом проходе по левому борту для опорожнения резервуара с берега
• Сбор «черной» воды со всех санузлов
• Унитазы TECMA
• Два фильтра против запаха
• Две вытяжки на. фальшбортах

Система «серых» вод

• Структурный бак из стеклопластика, 850 л (224,5 жидких галлонов США), расположенный в центре яхты перед топливным баком
• Датчик уровня с автоматическим / ручным управлением насосом и сигнализацией на главном посту управления
• Один мацераторный насос 50 л / мин (13,2 галлонов США / мин)
• Четыре поддона для сбора сточных вод для автоматической перекачки к основному резервуару
• Две вытяжки на. фальшбортах
• Точка всасывания на боковом проходе по правому борту для опорожнения бака с берега

Система морской воды

• Система охлаждения двигателя: включает по одному водозаборнику забортной воды для каждого двигателя с фильтром и 4-дюймовым шаровым краном для охлаждения оборудования
• Система охлаждения генератора: включает один водозаборник забортной воды для генератора с фильтром и шаровым краном диаметром 11⁄2 дюйма.
• Система охлаждения кондиционирования воздуха: один водозаборник забортной воды диаметром 11⁄2 дюйма с фильтром и шаровым клапаном.
• Насос для промывки цепи / система пожаротушения / вспомогательный трюм: два водозабора забортной воды с фильтром и клапаном 11⁄2 ”для подачи воды в насос для промывки цепи, расположенного в носовой части, и вспомогательным трюмным насосом, расположенным в машинном отделении.

Вентиляция / Вытяжка

• Принудительная вентиляция санузла: с вытяжками 24 В постоянного тока

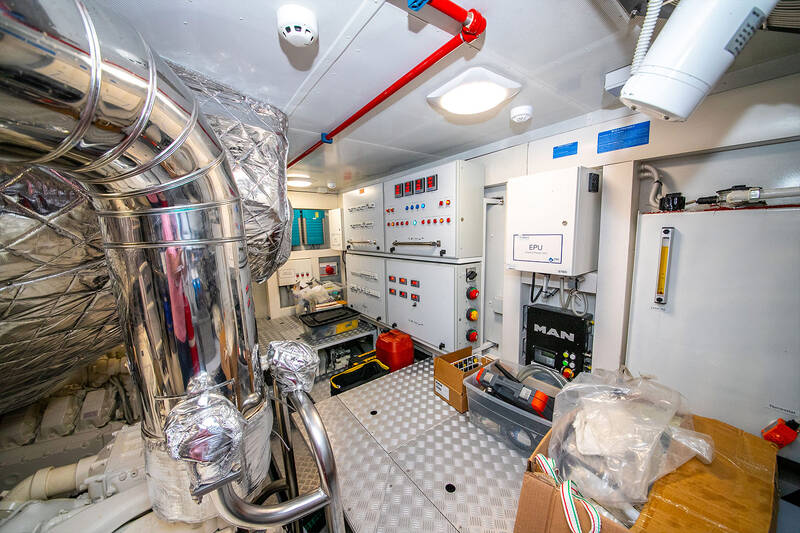

• Машинное отделение:
• - две принудительные вытяжки с забором воздуха через воздуховоды, расположенные со стороны корпуса (внутренняя сторона боковых проходов) снабженные водоотделителем.
• - четыре вытяжки, расположенные за машинным отделением, с вытяжным каналом, по которому воздух выводится наружу через отверстие в фальшборте корпуса.

Другие системы

• Система состоит из:
• - транцевые плиты, 1100 мм (43,3 дюйма)
• - два сервопривода
• - один электронный блок управления
• - две панели управления (по одной на каждом посту управления)
• Система управления состоит из:
• - два штурвала
• - два гидроцилиндра
• - два электро-гидравлических блока управления
• Система трапа: выдвижная, 3 положения, максимальная грузоподъемность 150 кг (330,7 фунта), работает от электро-гидравлического блока управления 24 В постоянного тока.
• Поворотный люк в кормовой части, 230 В переменного тока, максимальная грузоподъемность 1000 кг (2204,6 фунта)

Система кондиционирования

• Тип кондиционирования: Система циркуляционного типа с термообработанной водой, фанкойлы расположены в разных помещениях.
• Компрессорная установка в машинном отделении, всего 180000 БТЕ с инверторной технологией
• Один насос забортной воды
• Распределение:
• - Главный пост управления: три фанкойла, из которых два AP5 (9 200 БТЕ) и один AP10 (16 000 БТЕ)
• - Каюта владельца: два фанкойла AP8 (12,500 БТЕ)
• - Санузел владельца: один фанкойл AP3 (6.200 BTU)
• - Кухня: один фанкойл AP8 (12 500 БТЕ)

• - Обеденная зона: два фанкойла AP8 (12.500 BTU)

• - Салон: два фанкойла AP8 (12.500 БТЕ)
• - VIP-каюта: два фанкойла AP5 (9.200 БТЕ)
• - Гостевая каюта по левому борту: один фанкойл AP5 (9.200 БТЕ)
• - Гостевая каюта по правому борту: один фанкойл AP5 (9.200 БТЕ)
• - Каюта капитана: один фанкойл AP1 (4,480 БТЕ)
• - Каюта экипажа и обеденная зона для экипажа: один фанкойл AP3 (6.200 БТЕ)
• Каждая зона имеет собственную панель управления, что делает ее независимой.

Оборудование

• Один телескопический багор
• Шесть швартовых канатов
• Канаты для кранцев: 24 м (78 футов 9 дюймов)
• Два ограничителя якорной цепи
• Восемь кранцев
• Восемь черных чехлов для кранцев
• Одно руководство по эксплуатации
• Одна папка для документов AZIMUT
• Одна деревянная модель лодки
• Один буклет гарантийного обслуживания AZIMUT
• Один набор столовых приборов из нержавеющей стали
• Один набор фарфоровых тарелок
• Один комплект стаканов
• Четыре нетонущих брелока
• Две сумки с логотипом для хранения руководств.
• Один держатель пульта дистанционного управления с логотипом
• Один комплект для планового обслуживания из нержавеющей стали
• Ключ с одним штифтом для фиксации штифтов из нержавеющей стали
• Один чехол для подушек на флайбридже, приборной панели на флайбридже и кокпите
